ВЧ кабель 50 Ом 5D-FB
Описание
На кабеле 5D-FB усиливаются помещения до 200 кв.м. в 2G-3G-4G/LTE.
Характеристики
Рабочие частоты:
900-1800-2100-2600 МГц
Тип кабеля: 5D-FB
Диаметр диэлектрика, мм: 5
Диаметр центральной жилы, мм: 1,8
Импеданс: 50 Ом
Конфигурация оплетки: 24 x 5 x 0,14 мм
Тип кабеля: 5D-FB
Диаметр диэлектрика, мм: 5
Диаметр центральной жилы, мм: 1,8
Импеданс: 50 Ом
Конфигурация оплетки: 24 x 5 x 0,14 мм
Кабель коаксиальный 5D-FB с волновым сопротивлением 50 Ом используется для выполнения кабельных перемычек между ВЧ оборудованием и антеннами при организации доступа к беспроводному интернету и усиления сигналов сотовой связи на небольших объектах. Он применяется для уличной прокладки и монтажа в зданиях.
Кабель обеспечивает минимальное затухание сигнала в частотном диапазоне 0-6 ГГц на рабочих длинах до 20 метров.
Частота (МГц) | Величина (дБ) |
---|---|
900 | 20,2 |
1800 | 29,7 |
2700 | 37,4 |
На российском рынке представлен кабель 5D-FB от производителей: Picocell, Vegatel, Baltic Signal, Далсвязь, Eletec.

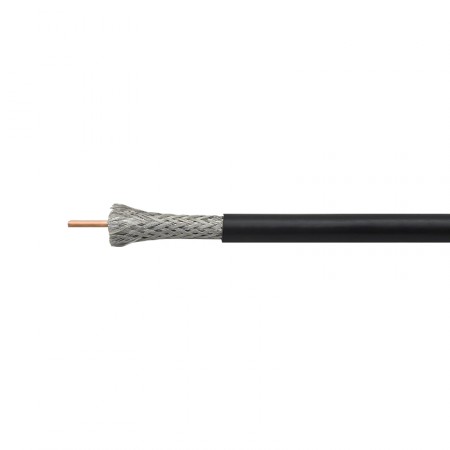

Особенности конструкции кабеля:- Центральная жила (диаметр 1,8 мм):
- модификация CCA – алюминий с медным покрытием (недорогой вариант);
- модификация CU – медь (стоит дороже).
- Диэлектрик (диаметр 4,9 мм) – вспененный полиэтилен.
- Экран – фольгированный алюминий и проволочная оплетка.
- Наружная оболочка:
- PVC – поливинилхлорид, устойчивый к механическому воздействию, низкой температуре (до -40°C), солнечным лучам и осадкам;
- LSZH FR – негорючий полиэтилен: малодымный, без токсичных галогенов.
5D-FB отличается малым диаметром (7,5 мм), хорошей гибкостью и небольшим весом, что делает его удобным в монтаже. Он совместим с обжимными и прижимными коннекторами различного типа: N, SMA, TNC, FME и другими.
Наши монтажники считают кабель 5D-FB лучшим решением для прокладки кабельных трасс в труднодоступных местах. Чаще всего они используют его с разъемами N-111/5D, S-111/5D.
Кабель отлично подходит для установки мобильного интернета 4G-mimo с различными антеннами: mimo 2*2, mimo 4*4. Он используется для подключения к роутерам Huawei. Обычно выполняются кабельные сборки длиной 5-10 метров с затуханием 1,8-3,6 dB соответственно, которым можно пренебречь при расчете.
Наши монтажники считают кабель 5D-FB лучшим решением для прокладки кабельных трасс в труднодоступных местах. Чаще всего они используют его с разъемами N-111/5D, S-111/5D.
Кабель отлично подходит для установки мобильного интернета 4G-mimo с различными антеннами: mimo 2*2, mimo 4*4. Он используется для подключения к роутерам Huawei. Обычно выполняются кабельные сборки длиной 5-10 метров с затуханием 1,8-3,6 dB соответственно, которым можно пренебречь при расчете.
- Рабочие частоты
- 900-1800-2100-2600 МГц
- Тип кабеля
- 5D-FB
- Диаметр диэлектрика, мм
- 5
- Диаметр центральной жилы, мм
- 1,8
- Импеданс
- 50 Ом
- Конфигурация оплетки
- 24 x 5 x 0,14 мм
- Коэффициент укорочения
- 1,23
- Материал проводника
- CCA
- Основной экран
- DF
- Плотность оплетки %
- 84
- Плотность основного экрана
- 100%
- Погонная емкость, пФ/м
- 81,69
- Внешний диаметр оболочки, мм
- 7,5
- Материал диэлектрика
- FPE
- Материал оболочки
- PVC
- Материал оплетки
- TC
- Единица измерения
- м.
